[筆記]Arduino實驗十一:DHT11數字溫濕度傳感器－Michael_Jheng的部落格

DHT11數字溫濕度傳感器是一款溫濕度複合傳感器，數字模塊採集技術和溫濕度傳感技術，DHT11規格如下:

供電電壓：3.3〜5.5V

測量範圍：濕度20-90％RH

溫度0〜50℃

測量精度：濕度+ -5％RH

溫度+ -2℃分辨率：濕度 1％RH

溫度1℃長期穩定性：<±1％RH /年

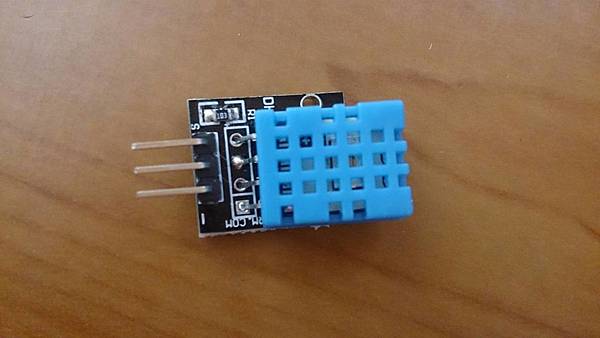

DHT11接腳說明:

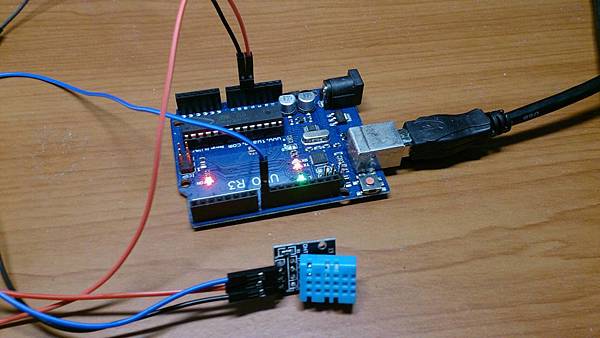

1. 實驗材料

Arduino*1

USB傳輸線*1

麵包板跳線*N

DHT11*1

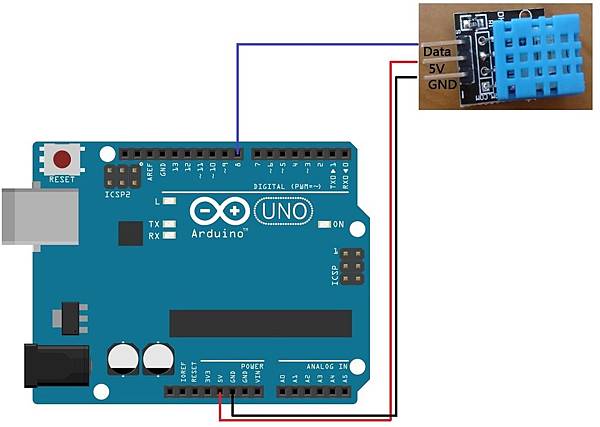

2. 電路接線圖

3. 匯入DHT11程式庫

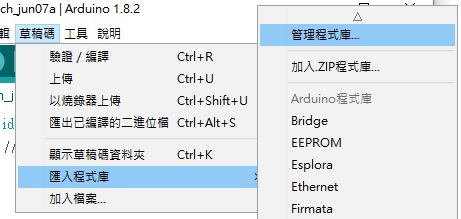

草稿碼->匯入程式庫->管理程式庫

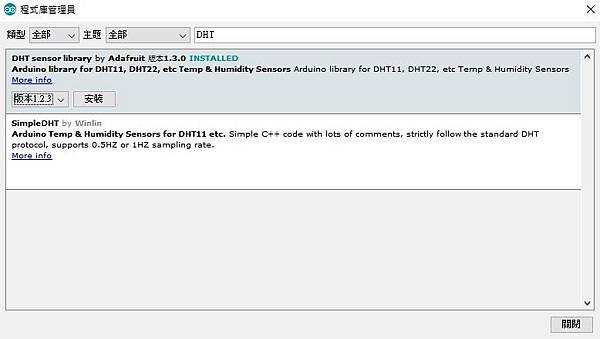

在上方搜尋輸入"DHT",選擇第二個進行安裝,安裝完成就可使用DHT11程式庫

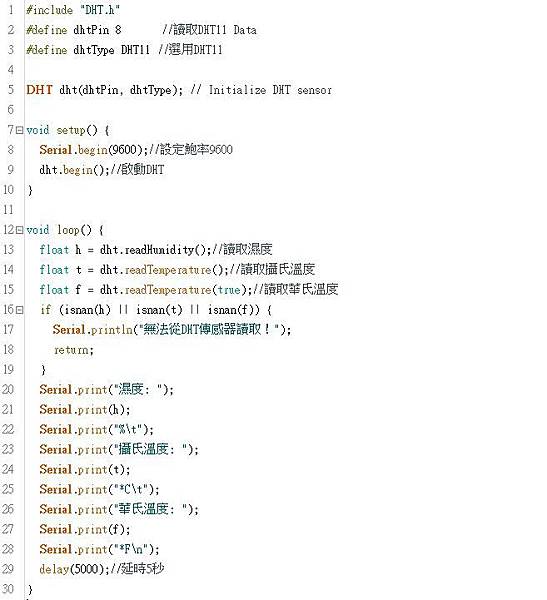

4. Arduino參考程式

#include "DHT.h"
#define dhtPin 8 //讀取DHT11 Data
#define dhtType DHT11 //選用DHT11

DHT dht(dhtPin, dhtType); // Initialize DHT sensor

void setup() {
Serial.begin(9600);//設定鮑率9600
dht.begin();//啟動DHT
}

void loop() {
float h = dht.readHumidity();//讀取濕度
float t = dht.readTemperature();//讀取攝氏溫度
float f = dht.readTemperature(true);//讀取華氏溫度
if (isnan(h) || isnan(t) || isnan(f)) {
Serial.println("無法從DHT傳感器讀取！");
return;
}

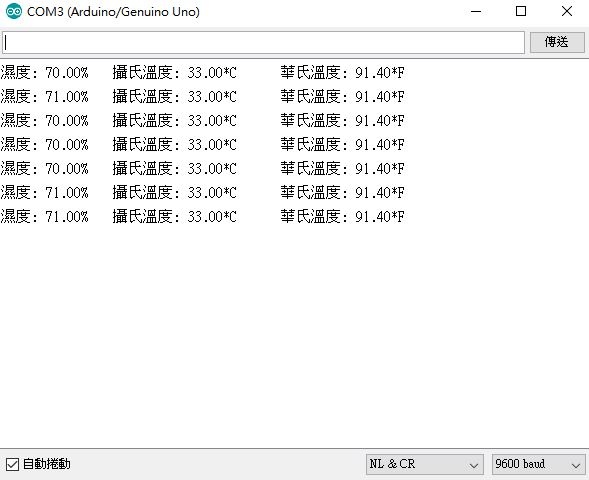

Serial.print("濕度: ");
Serial.print(h);
Serial.print("%\t");
Serial.print("攝氏溫度: ");
Serial.print(t);
Serial.print("*C\t");
Serial.print("華氏溫度: ");
Serial.print(f);
Serial.print("*F\n");
delay(5000);//延時5秒
}
